Hướng Dẫn Tính Toán Kết Cấu Thép

Định nghĩa

Tính toán kết cấu thép là quá trình kiểm tra khả thi của thiết kế kết cấu thép, xác định các giá trị kỹ thuật như cường độ thép, khối lượng thép, độ dày tôn thép,… để đảm bảo sức chịu tải, ổn định và an toàn của công trình.

Mục đích

Mục đích chính của tính toán kết cấu thép là:

• Kiểm tra tính ổn định và khả năng chịu tải của kết cấu thép.
• Xác định kích thước và thông số kỹ thuật của các thành phần kết cấu thép.
• Đảm bảo công trình đáp ứng đủ các tiêu chuẩn kỹ thuật và quy định về an toàn.

Các tiêu chuẩn và quy định

Quá trình tính toán kết cấu thép phải tuân thủ các tiêu chuẩn và quy định quốc tế như:

• Eurocode
• AISC (American Institute of Steel Construction)
• JIS (Japanese Industrial Standards)

Các tiêu chuẩn này quy định các nguyên tắc, phương pháp tính toán và giới hạn cho phép để đảm bảo độ an toàn và ổn định của kết cấu thép.

Sơ đồ tính toán là gì?

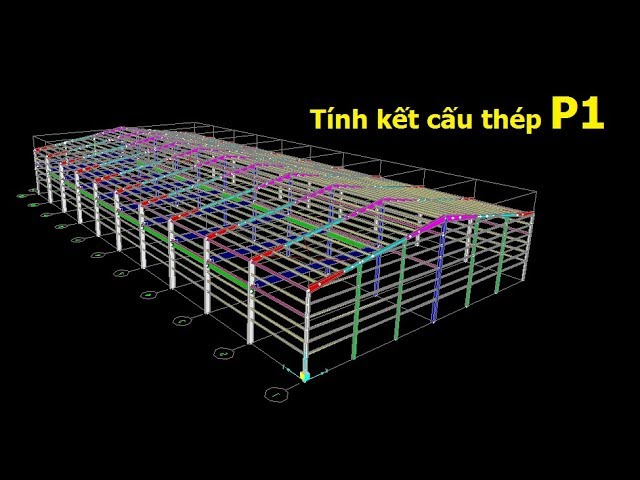

Sơ đồ tính toán kết cấu thép là sự mô phỏng lý tưởng hóa của mô hình kết cấu thực tế, trong đó các thành phần kết cấu được thể hiện bằng các phần tử đường thẳng hoặc khung liên kết với nhau tại các nút.

Các bước thành lập sơ đồ tính toán

1. Xác định hệ kết cấu

• Phân tích và xác định loại hệ kết cấu (khung, dàn, vì kèo,…)
• Xác định điều kiện liên kết và bản nhịp của kết cấu

2. Xác định tải trọng

• Tải trọng tĩnh: trọng lực bản thân, tải trọng sử dụng, tải trọng thi công,…
• Tải trọng động: gió, động đất,…

3. Mô hình hóa kết cấu

• Biểu diễn các thành phần kết cấu bằng các phần tử đường thẳng hoặc khung
• Xác định các điều kiện liên kết, bản nhịp phù hợp

4. Kiểm tra và hiệu chỉnh

• Kiểm tra tính hợp lý của sơ đồ tính toán
• Hiệu chỉnh sơ đồ nếu cần thiết

Giai đoạn 1: Tính toán nội lực

• Xác định các lực trong kết cấu dưới tác dụng của tải trọng
• Sử dụng nguyên lý cân bằng lực và nguyên lý công ảo
• Áp dụng các phương pháp tính toán như: phương pháp lực node, phương pháp đường dẫn,…

Giai đoạn 2: Kiểm tra ổn định

• Kiểm tra khả năng chịu lực của các thành phần kết cấu
• Kiểm tra ổn định của kết cấu dưới tác dụng của tải trọng
• Sử dụng các phương pháp kiểm tra ổn định như: phương pháp hệ số khẩn cấp, phương pháp đường cong tích lũy,…

Giai đoạn 3: Thiết kế chi tiết

• Xác định kích thước và hình dáng của các thành phần kết cấu
• Tính toán chi tiết các liên kết, mối nối
• Đảm bảo đáp ứng các tiêu chuẩn và quy định kỹ thuật

Thanh thép

• Thanh thép hình chữ I, hình H, hình U, hình L
• Chịu lực chính trong kết cấu
• Có cường độ cao, khả năng chịu lực tốt

Tấm thép

• Tôn thép, tấm thép dày
• Dùng để chịu lực trong các kết cấu dàn, vỏ bê tông cốt thép,…

Liên kết

• Bulong, ốc vít, ốc xoắn
• Đảm bảo liên kết giữa các thành phần kết cấu

Phụ kiện

• Móc treo, móc neo, đai móc,…
• Giúp liên kết và tăng cường khả năng chịu lực của kết cấu

Quy trình thiết kế

Quy trình thiết kế kết cấu thép bao gồm các bước chính sau:

1. Xác định yêu cầu và điều kiện thiết kế

• Xác định tải trọng, điều kiện môi trường, yêu cầu về an toàn, tiêu chuẩn kỹ thuật,…

2. Lựa chọn hệ kết cấu

• Chọn loại hệ kết cấu phù hợp với công trình (khung, dàn, vì kèo,…)
• Xác định cấu trúc tổng thể của kết cấu

3. Tính toán nội lực và ổn định

• Xác định nội lực trong các thành phần kết cấu
• Kiểm tra ổn định của kết cấu dưới tác động của tải trọng

4. Thiết kế chi tiết

• Xác định kích thước, hình dạng của các thành phần kết cấu
• Tính toán chi tiết liên kết, mối nối giữa các thành phần

5. Kiểm tra và hiệu chỉnh

• Kiểm tra tính khả thi và an toàn của thiết kế
• Hiệu chỉnh thiết kế nếu cần thiết để đảm bảo đáp ứng yêu cầu

Phương pháp thiết kế

Có nhiều phương pháp thiết kế kết cấu thép được sử dụng, bao gồm:

• Phương pháp chuyên sâu: tập trung vào việc tối ưu hóa cấu trúc để giảm chi phí và tăng hiệu suất.
• Phương pháp trải rộng: xem xét toàn bộ hệ kết cấu để đảm bảo tính ổn định và an toàn.
• Phương pháp kinh nghiệm: dựa vào kinh nghiệm thiết kế trước đó để áp dụng cho các công trình mới.

Bước 1: Xác định tải trọng

• Xác định tải trọng sử dụng: tải trọng do người đi lại, tải trọng động,…
• Xác định tải trọng tự trọng: trọng lượng của kết cấu sàn, vật liệu xây dựng,…
• Tính toán tải trọng tác dụng lên sàn

Bước 2: Tính toán nội lực

• Xác định nội lực tại các điểm trọng tâm của sàn
• Sử dụng phương pháp tính toán nội lực như phương pháp lực node, phương pháp đường dẫn,…

Bước 3: Thiết kế chi tiết

• Xác định kích thước và hình dạng của thanh thép sàn
• Tính toán chi tiết liên kết, mối nối giữa các thanh thép

Bước 4: Kiểm tra và hiệu chỉnh

• Kiểm tra tính ổn định và an toàn của thiết kế sàn
• Hiệu chỉnh thiết kế nếu cần thiết để đảm bảo đáp ứng yêu cầu

Yếu tố hình học

• Hình dạng, kích thước của kết cấu ảnh hưởng đến phân phối lực và nội lực trong kết cấu
• Cần xem xét kỹ lưỡng để đảm bảo tính ổn định và an toàn

Yếu tố vật liệu

• Chất lượng, cường độ, độ dẻo của vật liệu thép ảnh hưởng đến khả năng chịu lực của kết cấu
• Việc lựa chọn vật liệu phù hợp là quan trọng trong quá trình thiết kế

Yếu tố tải trọng

• Tải trọng sử dụng, tải trọng động, tải trọng gió,… đều ảnh hưởng đến tính toán và thiết kế của kết cấu
• Cần xác định chính xác các tải trọng để đảm bảo tính an toàn của công trình

Yếu tố môi trường

• Điều kiện môi trường như nhiệt độ, độ ẩm, tác động từ môi trường xung quanh cũng cần được xem xét trong quá trình tính toán
• Môi trường ảnh hưởng đến tuổi thọ và hiệu suất của kết cấu thép
